AmazonでHiLetgo 24MHz 8チャンネル USBロジックアナライザ 8CHロジックアナライザ UART IIC SPI デバッグ MCU FPGA ARMに対応 [並行輸入品]を購入。ロジアナとしては破格の約1000円。果たしてちゃんと動くのか?


  • 外観はこんな感じ
まあ見た目はチープです。
IMG_20190321_164409

  • インストール
まずUSBを挿してみると、不明なデバイスとして認識されました。
8

Amazonを見るとこんなことが書いてあります。つまりは【Sigrok】というフリーウェアを使えということですね。Sigrokで調べるとUSBロジアナ関係のブログ記事がいくつか見つかりましたので困ったら見てみよう。
1-

SigrokのDownloadから【pulseview-NIGHTLY-64bit-static-release-installer.exe】をダウンロード。

2-

インストーラをダブルクリックすると、こんなん出ました。
3

「詳細情報」をクリックして「実行」をクリック。なんか警告でるが「はい」をクリック。
3

「Next」をクリック。
4

「Next」をクリック。
4

「Example Data」をONにして「Next」をクリック。
4

「Install」をクリック。
4

インストールが終わったら「Next」をクリック。
5

「Finish」をクリック。
5

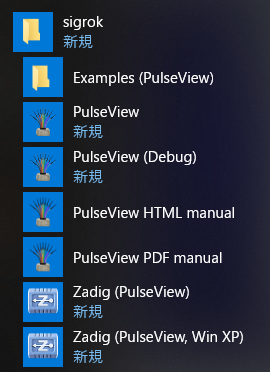

スタートメニューから「sigrok」を開くと「PulseView」たちがインストールされていました。
6

さてAmazonのコメントを参考にドライバーインストールをするために「sigrok」→「Zadig」を実行。するとこんな画面が出るので「Install Driver」をクリック。
7

どうやら成功したみたい。「Close」をクリック。
8

デバイスマネージャを見ると「Unknown Device #1」という表記ですが正常に動作してるみたい。まあいいか...。
9

スタートメニューから「sigrok」→「PulseView」を起動。
9

「Start」をクリックすると波形が伸びていきます。「Stop」を押すと止まります。
9

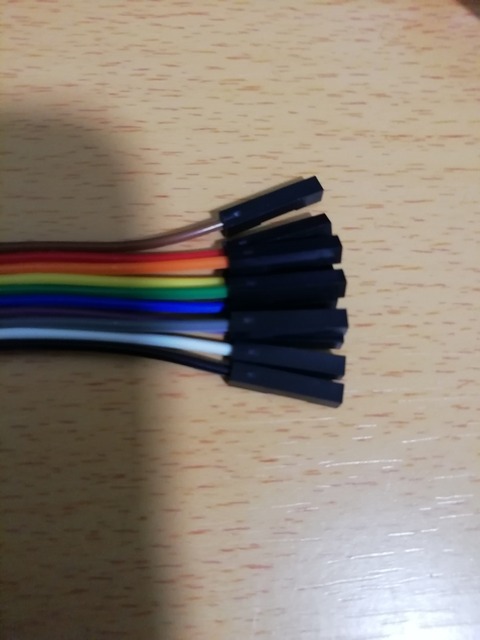

次回はこいつらをラズパイのGPIOに挿して波形を見てみようと思います。
IMG_20190322_005023

つづく。
