SONYの非接触ICカードリーダー(PaSoRi)を試してみました。

【関連ページ】
【自宅でNFC】②(非接触ICカードリーダーPaSoRiを試してみた:中編)
【自宅でNFC】③(非接触ICカードリーダーPaSoRiを試してみた:後編)

【キーワード】
NFC、FeliCa、PaSoRi
  • 借りた
会社の方に借りた。左はT氏(a.k.a 世紀末リーダー)から:RC-S310/ED3、右はY氏から:RC-S360/S
IMG_20190905_054353

  • 買った

RC-S380。Amazonの中古(マーケットプレース)で1350円だったのでポチリ。
  • 何ができるのか?ネットから情報収集
①Wikipedia
Felica(Wikipedia)に諸々の経緯が書いてある。気になった箇所を抜粋。
FeliCa(フェリカ)は、ソニーが開発した非接触型ICカードの技術方式、および同社の登録商標である。名称は、元々ソニーが保有していた商標の中から適当なものを選んで命名されたものである。後付ながら、「至福」を意味する「Felicity」と「Card」を組み合わせた(かばん語)、「至福をもたらすカード」という意味も込められている。
FeliCaは、非接触型ICカードのための通信技術として、ソニーが開発した。非接触型ICカードは、リーダ・ライタからキャリアを送信して電磁誘導によりICカードに電力を供給し、キャリアの変調によりリーダ・ライタとカード間で通信を行う。例えばISO/IEC 14443で規格化されているTYPE B方式は、ASK10%で変調を行い、NRZ符号を採用しているのに対してFeliCaの方式は変調がASK10%と同じであるが、マンチェスタ (Manchester) 符号を採用しているところが異なる。当初、国際標準化機構にISO/IEC 14443 TYPE Cとして提案を行った。同時にTYPE D~Gまでが提案されたが「近距離無線通信規格の乱立になる」として、国際規格議論が停止され採用されなかった。その後、FeliCaと上位互換性のある方式がISO/IEC 18092 (Near Field Communication, NFC TYPE-F) として規格化された。日本では、JICSAP(一般社団法人 ID認証技術推進協会) ICカード仕様V2.0「第4部 高速処理用ICカード」や、日本鉄道サイバネティクス協議会でのICカード規定として規格化されている。FeliCaは通常のICカードと同様に、キャッシュカードやIDカードなどに適用可能な技術である。特に高速処理が求められる、自動改札機や建物入館のセキュリティゲートや、キャッシュレジスターのアプリケーション向けに特化したコマンド体系になっている。そのため、ISO 7816-3の基本コマンドとは互換性はない。また、ICチップ内部のメモリは16バイト固定長のレコードのみがサポートされていて、ISO/IEC 7816-3(英語版)で規定されているファイル構造との互換性はない。暗号処理としては、相互認証にトリプルDES、通信路にDESもしくはトリプルDESを利用している。Dualカードタイプ(接触/非接触)では公開鍵暗号方式の処理が可能なものがある。2011年6月には、相互認証と通信路にAESも利用できるFeliCaチップが発表された。1枚のカード(1つのチップ)に乗車カード、電子マネー、社員証など複数のサービスを搭載可能であるが、サービス利用時には、個々のサービス毎にアクセス鍵(共通鍵)を使って相互認証を行うのではなく、複数のアクセス鍵から「縮退鍵」と呼ばれる暗号化された鍵を合成し、この縮退鍵を用いて、一度に最大16のサービスについて相互認証することが可能となっている。縮退された鍵から元の鍵は生成できない。このことから、セキュリティレベルを落とすことなく処理速度の高速化を実現している。
②SONYのFeliCaページ
Felica(TOP)を開くと法人と個人に分かれてます。このページの下の方にFeliCaとはNFCについて、というコーナーがあり、ざっくり紹介されてます(面白いけど詳細は割愛)。

PaSoRi製品比較表に製品ラインナップが書いてある。T氏から借りたRC-S310は生産終了、Y氏から借りたRC-S360は載ってない(市販されてないのだろう)。私が中古で買ったRC-S380は現役。私に関係あるのはe-Tax、Suicaチャージ。
1

ソフトウェアダウンロードページで、まず①NFCポートソフトウェア(旧:FeliCaポートソフトウエア)②PC/SCアクティベーター for Type B(e-Taxなどの公的公的認証サービスJPKIを利用するために必要なもの)という基本ソフトを入れる必要があるようだが、RC-S380はUSBでPCに繋ぐと①が自動でインストールされるらしいのと、②は不要みたい。

PCに基本ソフトウェアをインストールしたら、次にe-Tax、Edy、Suica、WAON、交通カードなどの個別アプリをインストールするようだ。
1


  • 私は何がしたいのか?
e-Taxによる確定申告(医療費控除、ふるさと納税)Suicaチャージが出来れば十分。
  • ソフトウェアをインストールした
①基本ソフト
RC-S380はUSBに繋ぐだけで良いと書いてあるが、挿してもインストールが始まらない。デバイスマネージャーを見るとこんな感じ。
1

1

大人しくNFCポートソフトウェア(旧:FeliCaポートソフトウエア)からダウンロードしてインストールすることにした。

インストーラが起動したら「次へ」をクリック。
1

「使用許諾の全条項に同意します」を選択し「次へ」をクリック。
2

「次へ」をクリック。
3

「次へ」をクリック。
4

インストール中の画面。
5

「完了」をクリック。
5

インストールは成功したみたい。

1
2

②SUICA
なんと2020年9月に終了予定らしい。詳しくはココに書いてある。いよいよモバイルスイカを使えという啓示か?いきなり出鼻をくじかれた感じだが、あと1年は使える。
1

Suicaインターネットサービスにアクセス(Firefoxではエラーが出る。EdgeはOKだった)。
SuicaFeliCaポート/パソリVIEWとSuicaマークのあるクレジットカードを用意しろと書いてある。
a

「同意する」をONにして「次へ」をクリック。

1

メールアドレスを入力して「次へ」をクリック。
2

メール送信をクリック。
1
メールのURLから24時間以内に利用登録せよと書いてある。AndroidのGmailアプリからアクセスしてみたがエラーが出るのでURLをPCに転送し
1

URLを開くとこんなページが出てくるので、入力して登録。
1

次はSUICAの入力。SUICAをPaSoRiに乗せて登録せよと出たが…次の画面が真っ白。PC再起動してIEでアクセスしてみた。
1

アッサリOK。Suicaとクレジットカードを登録した。
1

2

入金しようとしたら…。こんなエラー発生。まぁカードアクセス出来てるから大丈夫だろう。
3

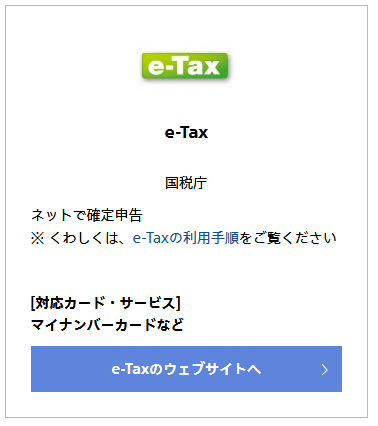

③e-Tax
2

地方公共団体情報システム機構 公的個人認証サービス(JPKI)のページに行く。こんな手順みたい。ちょっと長くなりそうなので今回はパス。
1

③フリーソフト(Vector)

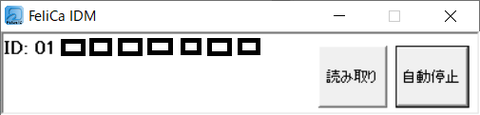

FeliCa IDM表示ツールというのがある。詳細は割愛するがアプリを起動してカードをかざすと、こんな感じにデータが見れる。
a

  • 会社の方から借りたリーダが認識できるか?
まずはRC-S310/ED3。どうもダメな感じ。古い基本ソフトを入れればよいみたいだがWin10非対応。今回はやめておこう。
1
次にRC-S360/S。これはOK。FeliCa IDM表示ツールもイイ感じに動いた。
2

  • 独りごと
意外にカンタンにできたが、やはりブラウザはIE一択だった。Suicaの読み込みは出来たので明日入金してみようと思う。さらに次はマイナンバーカードを試してみようと思う。

続く
